🔧 家庭と社会を支える電気の分岐点 ⚡
皆さん、こんにちは！
今回は配電盤に関する雑学をご紹介します！
私たちの暮らしに欠かせない電気。
照明、冷蔵庫、スマホの充電、エアコン——。
あらゆる電化製品を動かすエネルギーですが、それを安全かつ効率的に家中へ分配しているのが配電盤です。
この記事では、配電盤の基本から意外と知られていない構造、役割、点検のポイント、そして最近のスマート化事情まで、詳しくご紹介します。
🏠 配電盤とは？

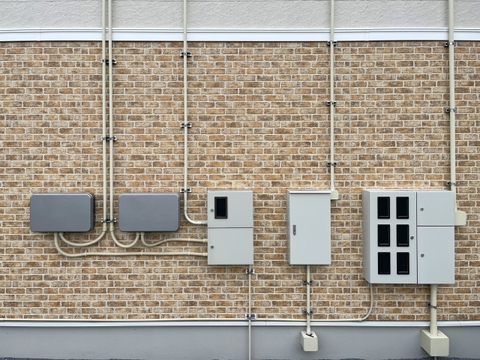

配電盤は、電力会社から送られてきた電気を建物の内部に分配するための装置です。
電気の通り道を整理し、安全に電気を使えるようにしています。
家庭用では、分電盤と呼ばれることもあり、ブレーカーが集まっているあの白い箱がそれです。
⚡ 配電盤の役割
配電盤の役割は以下の通りです。
- 電力の分配： 部屋ごと、機器ごとに電気を振り分けます。
- 過電流の遮断： コンセントの使いすぎによる火災を防止します。
- 漏電時の安全確保： 感電や火災リスクを防ぎます。
- 電力使用量の管理： スマート配電盤では節電データも取得可能です。
🔌 ブレーカーの種類と機能
ブレーカーの種類とそれぞれの機能は以下の通りです。
- 主幹ブレーカー（メインブレーカー）
家全体の電気の入り口にあり、契約容量を超える電気が流れると自動的に電源を遮断します。
契約アンペアによって許容量が異なり、東京電力などでは10A〜60Aの間で契約します。
- 分岐ブレーカー
各部屋や系統ごとに配置され、一部の過電流やトラブルが他の回路に影響しないようになっています。
例えば、キッチン用や照明用、エアコン用など。
- 漏電遮断器（漏電ブレーカー）
漏電を検知すると即座に電流を遮断し、感電や火災のリスクを防ぎます。
漏電がある場合、復旧せず無理に上げると危険なので、専門業者に相談が必要です。
🔧 配電盤の構造と中身
一般的な家庭用配電盤は、以下のような構成になっています。
[主幹ブレーカー]
↓
[漏電ブレーカー（主に主幹に付随）]
↓
[分岐ブレーカー1（照明）]
[分岐ブレーカー2（コンセント）]
[分岐ブレーカー3（エアコン）]
…
カバーを開けると、ブレーカーに対応した回路表が貼ってあり、どこがどの系統かを確認できます。
🛠 点検・トラブル対応のポイント
以下のようなことが発生したら、点検をしてもらうことをオススメします。
- ブレーカーがよく落ちる
電気の使いすぎ（ドライヤー＋電子レンジなど）か、機器の故障している可能性があります。
- 漏電ブレーカーが落ちる
雨漏りや水回りでの漏電、老朽化した家電によるケースが多いです。すぐに点検をしましょう。
- 古い配電盤
15年以上経過したものは、火災や感電リスクが高まります。
特にアース線がない旧式タイプは要注意です。
💡 スマート配電盤とは？
近年では、電気使用量をモニタリングできるスマート分電盤（HEMS対応）が登場しています。
IoT化された住宅では以下のようなことが可能になります。
スマート配電盤は、再エネ・省エネ時代の家庭インフラとして注目されています。
🔌 配電盤の英語名
配電盤は英語で一般的に「Distribution Board」または「Panel Board」と呼ばれます。
これらの用語は、設置場所や用途によって微妙に使い分けられることがあります。
- Distribution Board：家庭やオフィスなどの小規模施設で使われる標準的な配電盤
- Panel Board：より広範な設備や、商業・産業用途でも使われるやや大規模な盤
- Switchboard：大電流を扱う大規模な商業施設や工場などで使われるもの
どれも電気を建物内の各回路に分配する役割を果たし、安全性・利便性・保守性の点で非常に重要です。
⚡ 鉄道・病院・工場などでは巨大な「高圧配電盤」が使われている
一般家庭で使われる配電盤は100V〜200Vが主流ですが、鉄道・病院・工場などではもっと大規模な電力が
必要です。
そのため、以下のようにして電力をまかなっています。
- 高圧（6,600Vなど）で受電 → 構内で低圧（100Vや200V）に変圧して使用
- 数千アンペアに及ぶ大電流を安全かつ確実に分配・制御する「高圧配電盤」が設置される
- 冗長性（バックアップ機能）や安全装置（遮断器・漏電検知など）も備え、停電や事故のリスクを最小限に抑える構造
特に病院や鉄道は電力供給が止まると人命に関わるため、非常用電源システムとも連動しています。
🏠 賃貸住宅でも、配電盤は自分で点検OK！
賃貸住宅にある一般的な家庭用配電盤は、ブレーカーや回路分岐の確認目的で、居住者が自分でチェック可能です。
点検する際のチェックポイントは以下の通りです。
- 契約アンペアの確認
配電盤に「〇〇A」と書かれたメインブレーカーがあり、それが契約アンペア数です。
例：30A契約なら、同時に多くの家電を使うとメインブレーカーが落ちます。
- 回路表の把握
配電盤のフタ裏などに「キッチン」「洗濯機」「エアコン」などの回路分け表が記載されていることが
多いです。
どのブレーカーがどの部屋に対応しているかを知っておくと、停電時や修理時に役立ちます。
- 異常の早期発見
ブレーカーが頻繁に落ちる → 電力の使い過ぎや漏電の可能性があります。
焦げ臭い・異音がする → すぐに管理会社や電気業者に連絡をしましょう。
おわりに
普段何気なく使っている電気。その裏側で安全かつ効率的に流れを制御しているのが、配電盤の役割です。
いざという時のために、配電盤の場所と基本の仕組みを知っておくと、停電やトラブル時にも落ち着いて対応できます。
さらにスマート配電の時代には、家庭のエネルギー管理にも一役買う存在として、ますます重要性が増して
います。
--------------------------------------------------------------------------------------------------
